Visualizzazione di 25-48 di 83 risultati
-
Ghiera di regolazione
Ghiera di regolazione
Materiale Lega leggera d’alluminio. Trattamento Anodizzazione dura a spessore (Durezza 65 HRC min). Lavorazioni Foratura filettata 8MA. Dettagli •Ø20 mm •H = 10 mm
-
Giunto rotante leggero 2 assi
Giunto rotante leggero 2 assi
Materiale Lega leggera d’alluminio. Trattamento Anodizzazione dura a spessore (Durezza 65 HRC min). Lavorazioni Foratura filettata 8MA. Dettagli •Due blocchi cilindrici Ø20 mm
•Serraggio a cravatta
•Consente di posizionare l’elemento finale di riferimento in una qualsiasi direzione dello spazio -
Giunto rotante robusto 3 assi
Giunto rotante robusto 3 assi
Materiale Lega leggera d’alluminio. Trattamento Anodizzazione dura a spessore (Durezza 65 HRC min). Lavorazioni Foratura filettata 8MA. Dettagli •Tre blocchi cilindrici Ø40 mm
•Serraggio a cravatta dei componenti
•Consente di posizionare l’elemento finale di riferimento in una qualsiasi direzione dello spazio
•Carico massimo 500N -
Gruppi di centraggio
-
Gruppi di serraggio leva
-
Kit abbinamento telai
Kit abbinamento telai
Materiale Acciaio Trattamento Zincatura elettrolitica Lavorazioni Filettatura 8MA Dettagli 100 mm Una coppia di viti “speciali” in acciaio zincato, utili per l’unione di due telai sul lato longitudinale.
Una coppia di squadre in alluminio (CMT093700) anodizzato, con fori e viti di aggancio, utili per l’unione di due telai sul lato frontale.
-
Micro regolazione 1 asse verticale mini
-
Micro-regolazione 2 assi leggero
Micro-regolazione 2 assi leggero
Materiale Acciaio. Esecuzione Acciaio nickelato Dettagli • Carico massimo 500 N • Agganci mediante filetti Ø = 8MA -
Micro-regolazione 2 assi robusto
Micro-regolazione 2 assi robusto
Materiale Lega leggera d’ alluminio. Trattamento Anodizzazione dura a spessore (Durezza 65 HRC min). Lavorazioni Foratura filettata 8MA. Dettagli • 80 x 80 x 40 mm
•Tre parti: quella centrale, in bronzo, funge da doppia guida di scorrimento. Le altre due, a 90°, fungono da slitte inferiore e superiore.
•Consente la registrazione di un gruppo EasyFix si qualsiasi forma nelle due direzioni radiali, a 90°, in modo graduale e continuo (+/-5 mm).
•Carico massimo 1500 N -
Micro-regolazione 3 assi Minilock
Micro-regolazione 3 assi Minilock
Materiale Lega leggera d’alluminio. Trattamento Anodizzazione dura a spessore (Durezza 65 HRC min). Dettagli •Parte superiore: Ø40 mm
•Parte inferiore: Ø20 mm
•Altezza tot: 160mm
•Range di micro-regolazione in Z: 80 mm
•Range di micro-regolazione in XYZ: 6 mm
•Consente di posizionare l’elemento finale (sfera o cilindro) entro un volume cilindrico di Ø200 mm per H=80 mm.
•L’ elemento finale può essere microregistrato lungo le 3 direzioni cartesiane per una quantità di +/-3 mm per asse.Vantaggi Risparmio significativo di tempo nell’ assemblaggio e nella regolazione finale di un punto di appoggio e riferimento del pezzo. -
Micro-regolazione 3D a spessori ” robusto “
Micro-regolazione 3D a spessori ” robusto “
Materiale Lega leggera anodizzata dura a spessore. Carico massimo 1500 N Dimensioni 80 X 80 X 30 mm Dettagli • Composto da un elemento base all’interno del quale si può muovere un altro elemento di dimensioni inferiori.
• La registrazione della parte mobile interna avviene mediante spessori calibrati, permettendo le due regolazioni radiali e assiali. -
Micro-regolazione 3D a spessori “leggero”
Micro-regolazione 3D a spessori “leggero”
Materiale Acciaio nickelato. Carico massimo 500 N Dimensioni 40 x 40 x 40 mm Dettagli • Composto da un elemento di base all’interno del quale si può muovere un altro elemento di dimensioni inferiori.
• La registrazione della parte mobile interna avviene mediante spessori calibrati, permettendo le micro-regolazioni nelle 3 direzioni cartesiane. -
Micro-regolazioni 1 asse longitudinale
Micro-regolazioni 1 asse longitudinale
Materiale Lega leggera d’alluminio. Trattamento Anodizzazione dura a spessore (Durezza 65 HRC min). Lavorazioni Foratura filettata 8 MA. Dettagli • 80 x 80 x 40 mm
•Composto da una base, avendo superiormente un doppio piano inclinato per lo scorrimento di due cunei in modo da rialzare gradualmente la loro superficie superiore.
•Consente la micro-registrazione della posizione di un gruppo EasyFix, di qualsiasi forma, perpendicolarmente al piano principale, in modo graduale e continuo ( +/- 5 mm)
•Carico massimo 1500 N -
Micro-regolazioni 1 asse verticale
Micro-regolazioni 1 asse verticale
Materiale Lega leggera d’ alluminio. Trattamento Anodizzazione dura a spessore (Durezza 65 HRC min). Lavorazioni Foratura filettata 8MA. Dettagli •Ø 40 mm
•H = 40 mm
•Funge da elemento di base, al cui interno può scorrere un altro elemento cilindrico di diametro inferiore. Con lo scorrimento permette così alla parte mobile di assumere posizioni “micro-regolate” (+/- 4 mm).
•Consente di micro-registrare la posizione di un componente EasyFix di qualsiasi forma lungo le due direzioni radiali, rispetto all’asse del cilindro, un prigioniero trasversale con punta conica permette il bloccaggio della posizione raggiunta.
•Carico massimo 500 N -
Molle di serraggio
Molle di serraggio
Materiale Lega leggera di alluminio 7075 (Ergal). Trattamento Anodizzazione dura a spessore (Durezza 65 HRC min). Lavorazioni Fresatura e foratura filettata. -
Morsa universale
Morsa universale
Materiale Lega leggera d’alluminio. Trattamento Anodizzazione dura a spessore (Durezza 65 HRC min). Dettagli 180 x 80 x 55 mm -
Morsetti di chiusura
Morsetti di chiusura
Materiale Acciaio. Trattamento Galvanizzazione. Dettagli •Costituito da un morsetto a forcella azionato mediante una manopola a vite.
•Si utilizza per fissare piccole parti in modo da essere posizionate in qualsiasi direzione nello spazio. -
Piastra customizzata
Piastra customizzata
Materiale Lega leggera d’alluminio Trattamento Anodizzazione dura a spessore (Durezza 65 HRC min)
oppure
Anodizzazione naturaleLavorazioni • Foratura 8MA prespaziata (interasse 50mm) con boccola rettificata Øint=10mm nella parte superiore del foro.
• Reticolo incrociato con quotatura in corrispondenza di ogni foro (marcatura laser) -
Piastra customizzata con agganci ripetibili
Piastra customizzata con agganci ripetibili
Materiale Lega leggera d’alluminio Trattamento Anodizzazione dura a spessore (Durezza 65 HRC min)
oppure
Anodizzazione naturaleLavorazioni • Foratura 8MA prespaziata (interasse 50mm) con boccola rettificata Øint=10mm nella parte superiore del foro.
• Reticolo incrociato con quotatura in corrispondenza di ogni foro (marcatura laser)Dettagli Base ideale per sostegni modulari di medie dimensioni. -

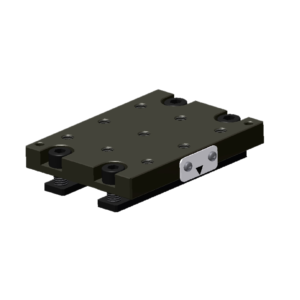

Piastra di aggancio singola 110
Piastra di aggancio singola 110
Materiale Lega leggera d’alluminio. Trattamento Anodizzazione dura a spessore. Lavorazione Foratura filettata 8MA. Dettagli •110 x 80 x 13 mm
•Utilizzabile anche per fissare le colonne alle traverse di registrazione principale. -
Piastra di aggancio singola 80
Piastra di aggancio singola 80
Materiale Lega leggera di alluminio. Trattamento Anodizzazione dura a spessore. Lavorazioni Foratura filettata 8MA. Dettagli • 80 x 80 x 11 mm
•Utilizzabile anche come sommità delle colonne di registrazione principale. -
Piastra doppia con aggancio ripetibile
Piastra doppia con aggancio ripetibile
Materiale Lega leggera di alluminio. Trattamento Anodizzazione dura a spessore. Lavorazioni Foratura filettata 8MA. Dettagli • Rapido smontaggio / rimontaggio.
•Riproduce esattamente la posizione iniziale senza necessità di ulteriori registrazioni. -
Piastra modulare
Piastra modulare
Materiale Lega leggera d’alluminio Trattamento Anodizzazione dura a spessore (Durezza 65 HRC min) Lavorazioni • Foratura 8MA prespaziata (interasse 50mm)
• Reticolo incrociato prespaziato con quotatura (marcatura laser)Dettagli •Base ideale per sostegni modulari di piccole e medie dimensioni.
•Elemento modulare.
• Mediante l’affiancamento dei lati ad incastro, bloccabili con viti da 6MA, è possibile assemblare basi con profilo customizzato e di grandi dimensioni
• 300 x 200 x 20 mm -
Prolunghe con snodo sferico
Prolunghe con snodo sferico
Materiale Acciaio e polipropilene (manopole). Trattamento Nichelatura. Dettagli •Doppio braccio
•Snodo sferico
•Base M8
•Testa M8
